試驗方法

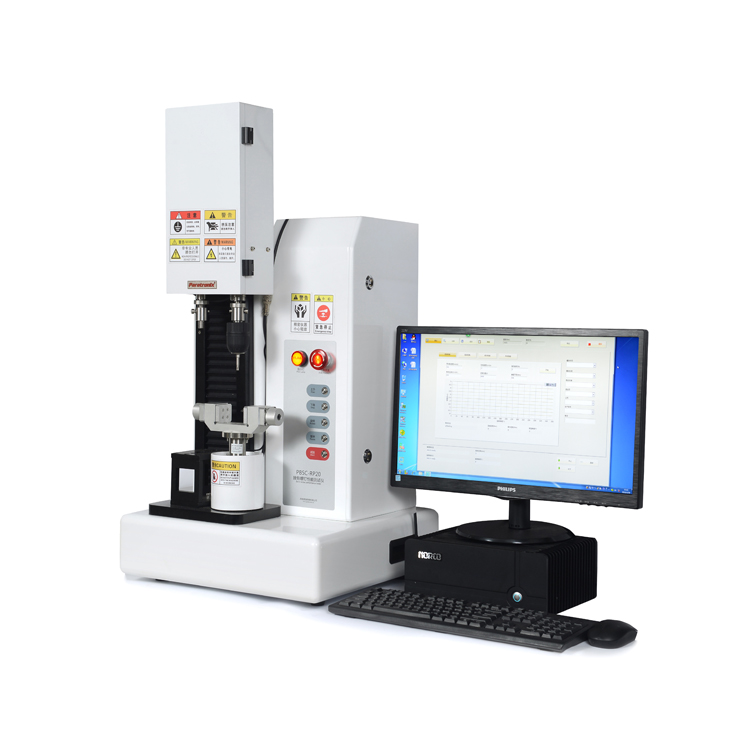

1設備：PBSC-RP30接骨螺釘性能測試儀
應使用具有以下特性的試驗設備:
a)min量程.上的max靈敏度不低于0.01 N. m或與此相當，在其他量程上的滿刻度讀數max靈,敏度不低于1%;
b)量程的選擇;
c)可以記錄試驗時達到的max扭矩;
d)具有防止螺釘從扭矩施加元件上脫落的裝置。
注:試驗設備必須符合試驗機構規定的要求。
2程序
2.1將接骨螺釘插入裝置的鉗口并鎖緊,使之應滿足以下條件:
a)有可能時,螺紋尾部應有5道完整螺紋外露;
注:從螺紋尾部夾持位置算起,向螺釘頭部方向,有5道完整螺紋外露
b)夾緊部位不得松動;
c)螺釘?shù)妮S線應與扭矩施加元件的軸線重合。
2.2在1r/min~ 5r/min范圍內選取一一個恒定的角速度，對螺釘頭部連續施加扭矩，直至螺釘發生斷裂。
2.3記錄max斷裂扭矩和斷裂扭轉角。
2. 4如果記錄的max斷裂扭矩小于試驗滿刻度讀數的20%其結果應忽略,并在較低一檔量程. 上重復上述試驗
4試驗報告
試驗報告應包括以下內容:
a)依據的標準;
b)max斷裂扭矩,精確到0.1 N. m;
c)斷裂扭轉角,精確到10;
d)若螺釘外露部分少于5道完整螺紋,應說明準確的試驗條件。
